YCC2-7单侧曲轨侧卸式矿车

YCC2-7单侧曲轨侧卸式矿车|曲轨侧卸式矿车YCC2-7

曲轨侧卸式矿车

曲轨侧卸式矿车是一种高效、自卸载的运转设备，本身无能力，需与牵引机车配套使用的矿山装卸设备。车厢的一侧或两侧可以打开，借助装在卸矿点上的卸矿曲轨使矿车倾斜，拉杆打开侧门卸矿的。

用途：

主要适用于冶金、矿山、煤矿、铁路、公路遂道、水下涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出碴运输设备。

结构组成：

曲轨侧卸式矿车是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。

工作原理：

曲轨侧卸式矿车由牵引车、绞车带动，可与凿岩钻、立爪装岩机和矿石溜开闸门放料系统配套结合装料，矿石块度不超过500毫米，根据矿车的负载容积，装料后经牵引动力引至（运行速度不超过1m/秒）专用曲轨卸料机构。当车箱翻至水平成最大卸料角度时，车门也开到最大程序。这时矿车卸料以全部完成。返回时，矿车通过曲轨门又自动关闭到位。

优点：

曲轨自卸式矿车的优点是比翻斗式矿车和固定式矿车容积更大，自动平稳卸载，由于这种卸载方式自身的特点，曲轨卸载空间小，一般只要5.2米长，卸载倾角仍可达到55度，有效的节省了井巷的开拓空间和缩小了硐室尺寸。卸载距离短，煤仓和车场的掘进体积只有其它矿车的三分之一；由于卸载曲轨是对称的，可实现侧卸式矿车的双向进行卸载。

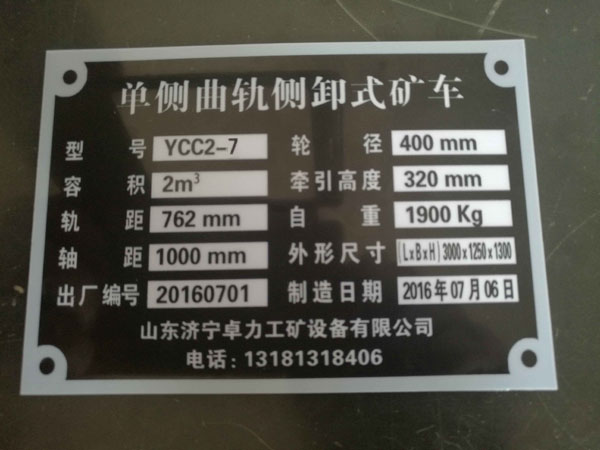

技术参数表：

型号：YCC2-7 轮径 400mm

容积 2m3 牵引高度320mm

轨距 762mm 自重 1900kg

轴距 1000mm 外形尺寸 3000*1250*1300

山东卓力矿车制造厂是知名矿车及配件生产厂家，严格按国家标准生产，供应优质：翻斗式矿车、固定式矿车、曲轨侧卸式矿车、梭式矿车、底卸式矿车、矿用平板车、矿用材料车、矿车阻车器及矿车配件-矿车轮对、矿车碰头、矿车销子、矿车三环链等。矿车型号齐全，价格实在，质量有保障，全国销量领先！
欢迎来电咨询，卓力竭诚为您服务！24小时服务热线：13280082001 曹经理.

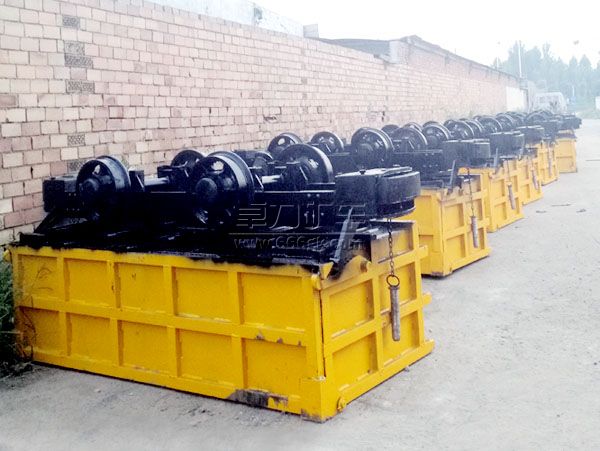

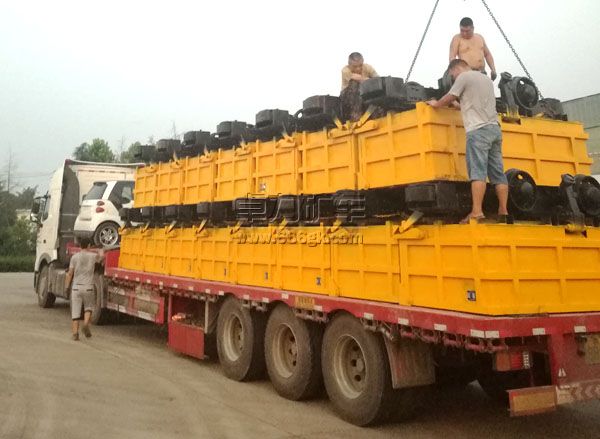

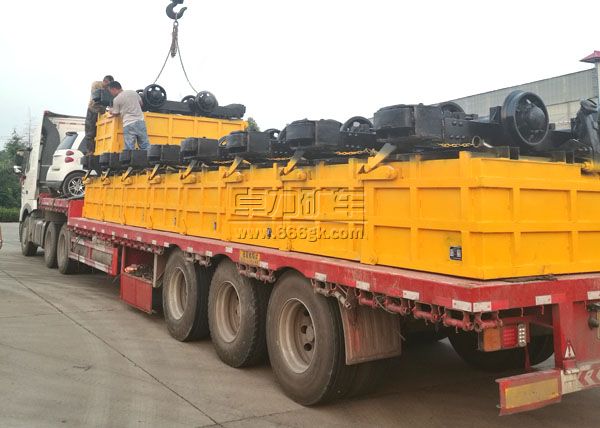

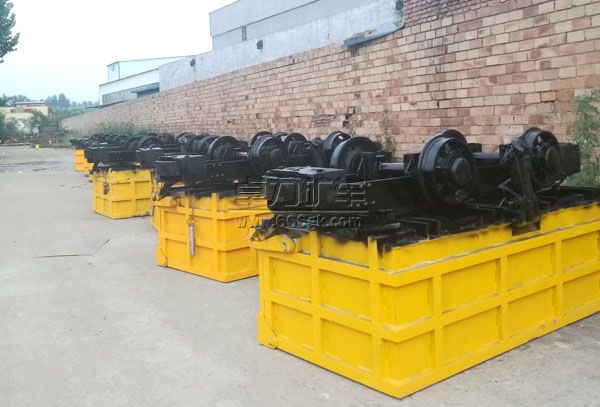

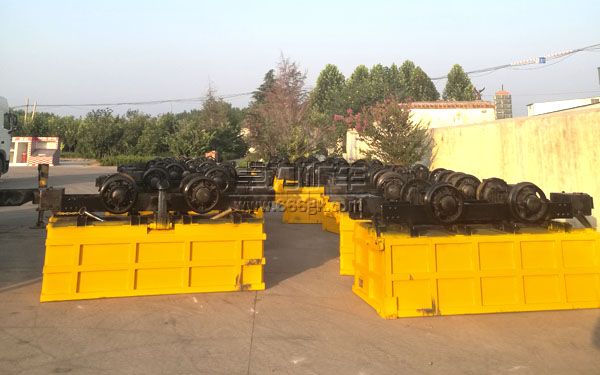

YCC2-7单侧曲轨侧卸式矿车图片·实物图

因产品生产批次、具体型号不同，图片仅供参考，详情可在线咨询。
